产品参数
基本参数
-
最大拉力
16Kg
-

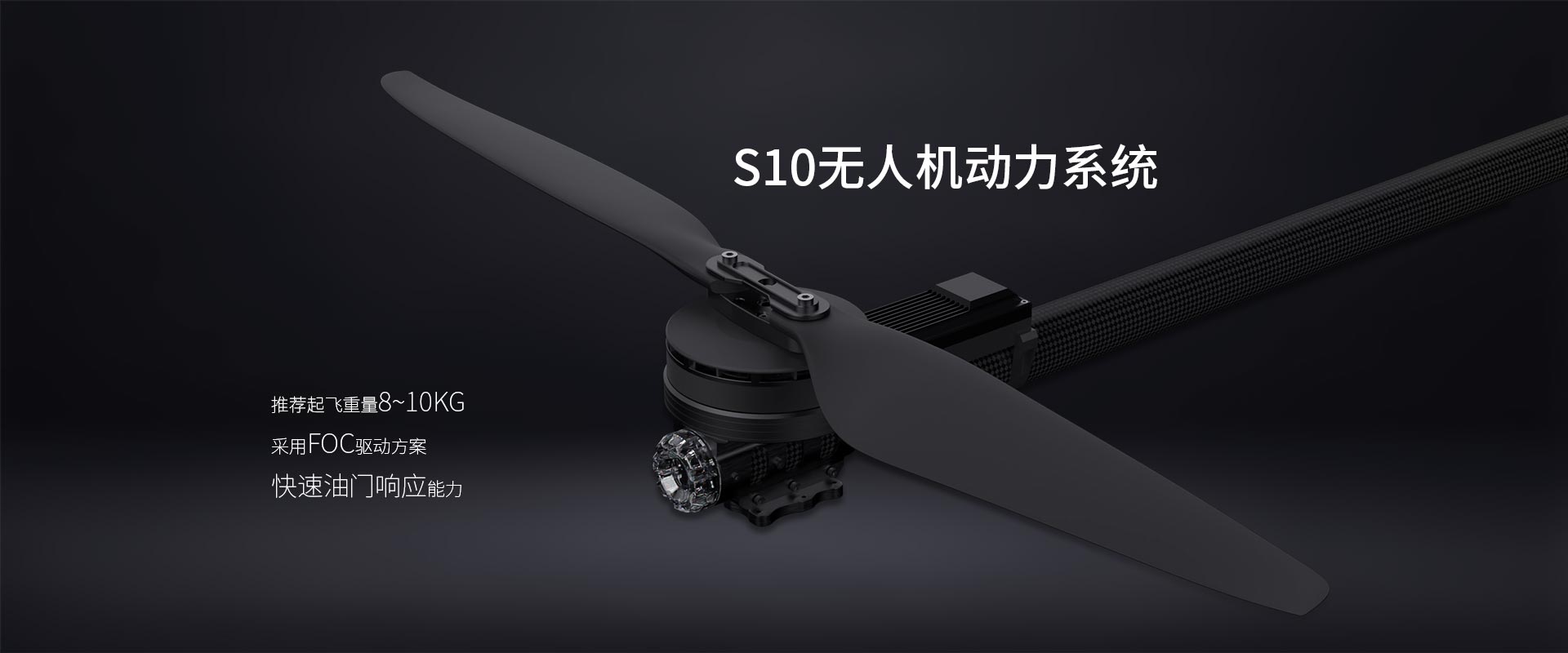

推荐起飞总量
8~10Kg
-
推荐电池
14S LiPo
-
适用碳管外径
40mm
-
动力总成重量
1080(不含桨叶)
-

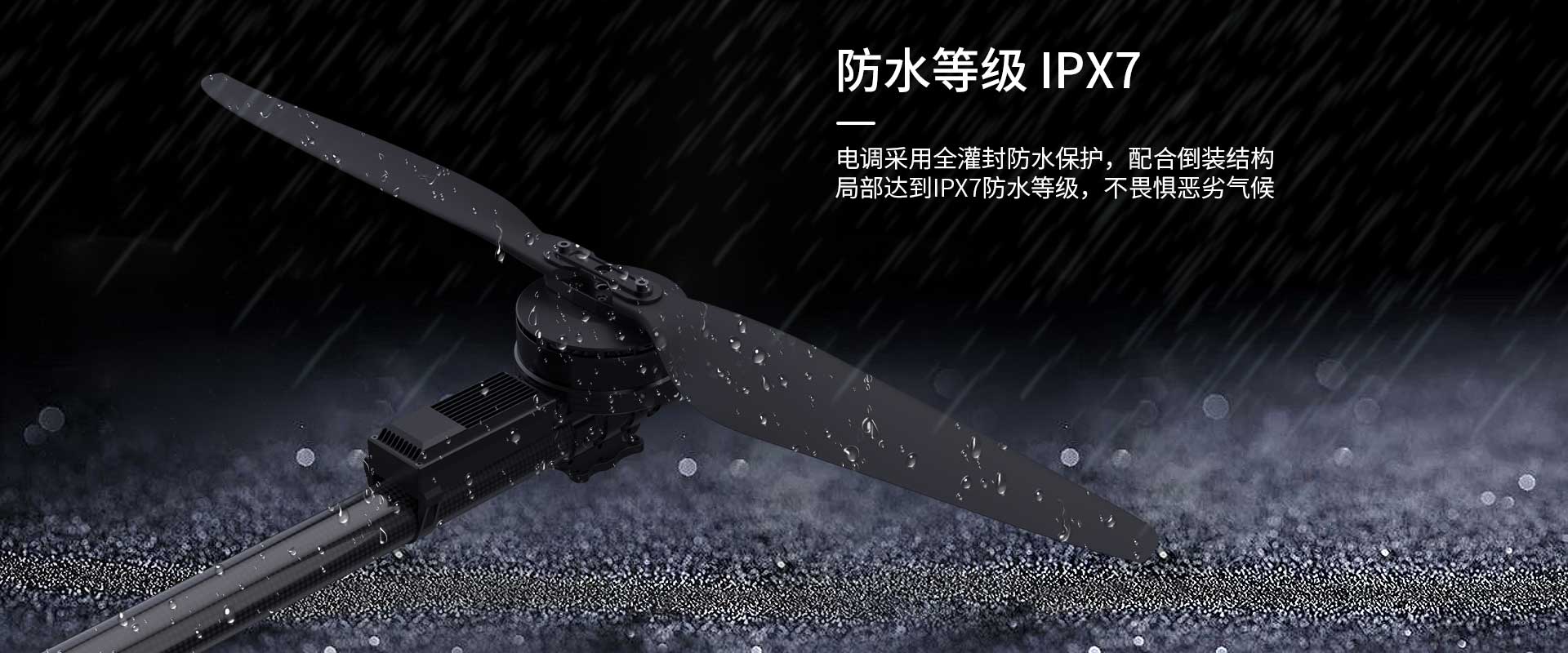

整体防水等级
IPX7
-
使用环境温度
-20 - 45℃
电调
-
电调类型
FOC
-
支持电池
12 - 14S
-
最大工作电压
60.9V
-
最大允许电流(持续)
35A(需要良好散热)
-
最大允许峰值电流(10秒)
120A(加速峰值电流)
-
调制频率
16KHz
-
限制最大转速
3800rpm
-
输入PWM信号电平
3.3V/5V 输入PWM信号工作脉宽
-
输入PWM频率
50 - 500Hz
-

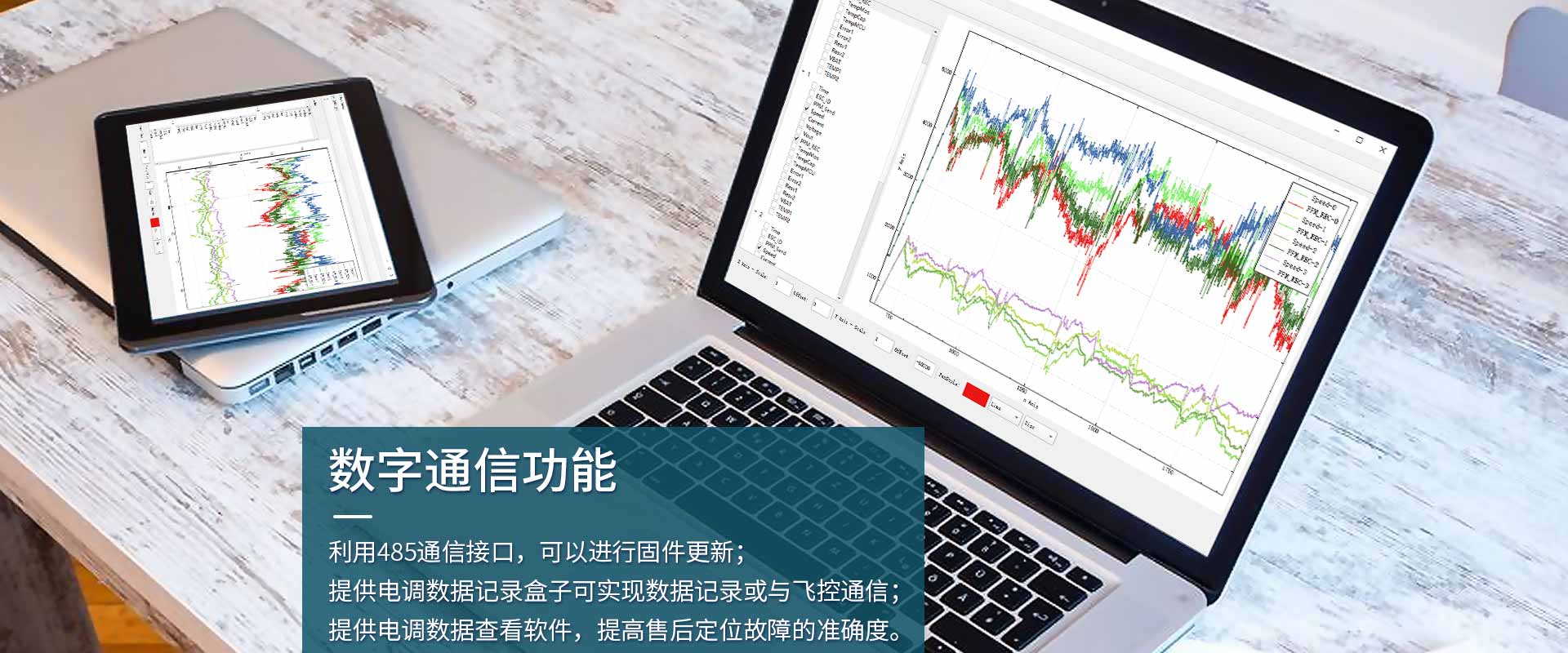

通信接口
RS485
-
数字通信油门
支持
-
固件升级
支持
电机
-
定子尺寸
100*10mm
-
KV值
100rpm/V
-
轴承
进口轴承

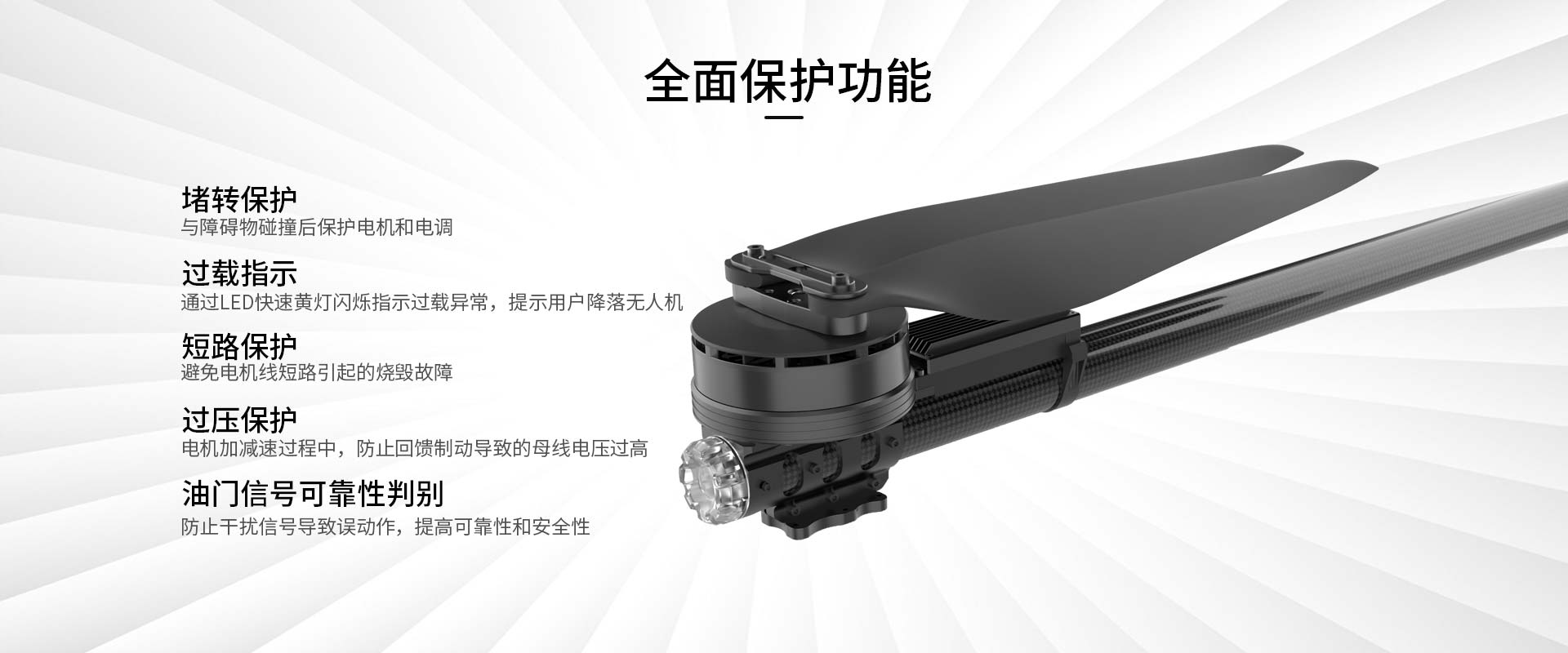

功能保护
-
堵转保护
连续堵转1S进入堵转保护状态，小于1S时间堵转不会进入保护状态，会继续起转
-
过流保护
软件限制电机线电流峰值不超过最大电流
-
短路保护
硬件短路保护，包含电机线对地、电源短路，电机线之间短路，MOS管故障短路
-
过压保护
使用直流电源测试的时候，限电机减速引起的电压抬升幅度，保证不损坏电调
-
输入信号判别
对输入信号做滤波和判别。防止PWM线断开后引入干扰信号误触发启动
下载
软件与驱动
PDF文档
飞机解锁后电机不转，提高油门后才转
原因：飞控或者遥控器输出解锁怠速油门值小于1100uS
解决方法：设定飞控或者遥控器输出怠速油门值大于1100uS，推荐1160uS~1180uS
上电自检不通过，电机每隔1.5秒“嘀”一声，并伴随指示灯闪黄灯
原因：油门PWM信号丢失或者识别油门PWM范围不正确
解决方法：确保油门信号线连接良好，检查信号线是否有破损
上电自检不通过，电机每隔0.5秒“嘀”一声，并伴随指示灯闪黄灯
原因：上电检测到高油门，进入保护状态
解决方法：要确认电调自检通过后再提升油门
上电自检不通过，电机不发声，指示灯每隔1.5秒连闪4次黄灯：“短-短-短-长”
原因：上电自检不通过，电机线回路可能断开
解决方法：检查电机线的铜鼻子是否正常；拆开电调盖，检查三根电机线是否锁紧
上电自检不通过，电机不发声，指示灯每隔1.5秒连闪4次黄灯：“长-短-长-短”
原因：上电自检不通过，供电电压异常
解决方法：检查电池电压是否正常；检查电源线连接是否良好
上电自检不通过，电机不发声，指示灯每隔1.5秒连闪4次黄灯:其他闪法
原因：上电自检不通过，电调硬件存在异常
解决方法：把LED闪烁方式录像记录，联系售后；更换电调再进行测试
上电自检正常，解锁后电机不转，指示灯每隔0.5秒闪一次黄灯
原因：电机启动失败
解决方法：重新上下电重启电源，如果还复现检查电机是否损坏
上电自检正常，解锁后电机不转，指示灯每隔0.5秒闪一次黄灯
原因：电调检测到电机堵转，进入保护状态
解决方法：检查是否因为炸机导致堵转，检查电机转动是否顺滑
上电自检正常，电机不转或中途停转，指示灯每隔1秒闪一次黄灯
原因：电调检测到短路，进入保护状态
解决方法：拆开电调盖，检查电机线是否有破损，电机线铜鼻子是否松动
运行过程中出现指示灯红绿闪烁
原因：电调检测到PWM油门信号丢失
解决方法：紧急降落飞机，检查PWM信号线是否连接良好，信号线中途是否有破损
运行过程中出现指示灯每隔0.2秒快速闪烁黄灯
原因：电调检测到温度过高
解决方法：飞机降落停机后检查电调外壳是否温度过高，如果温度过高，检查电调5个接线端子螺丝是否有松动
